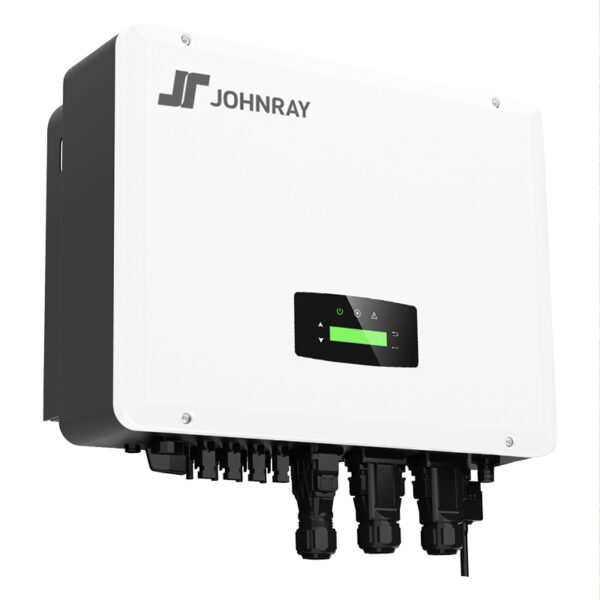

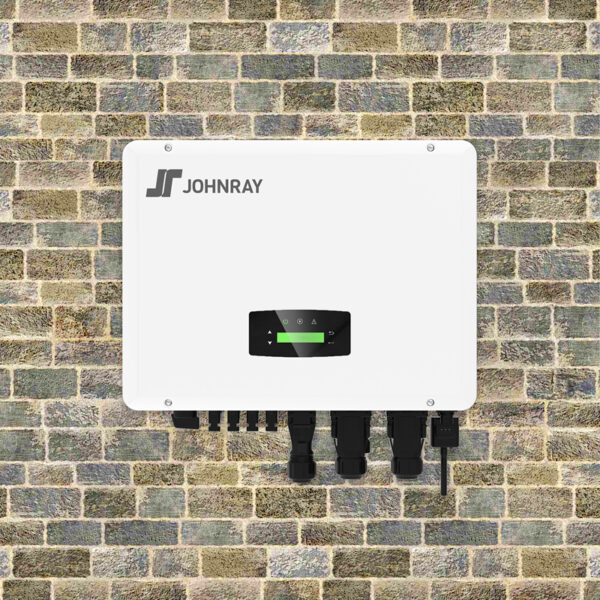

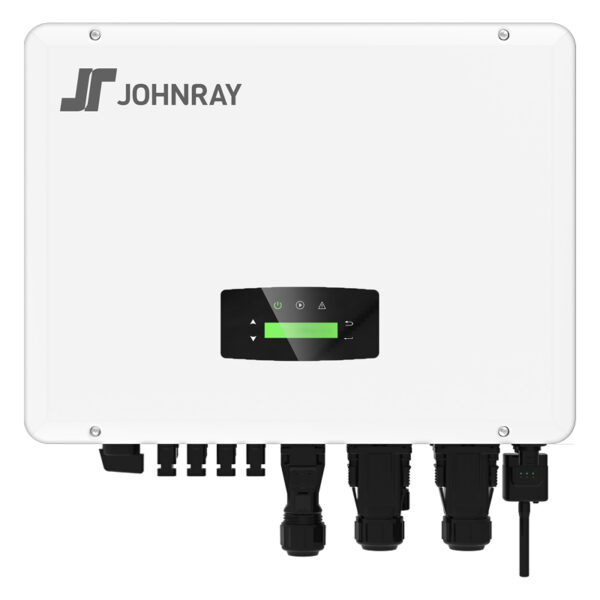

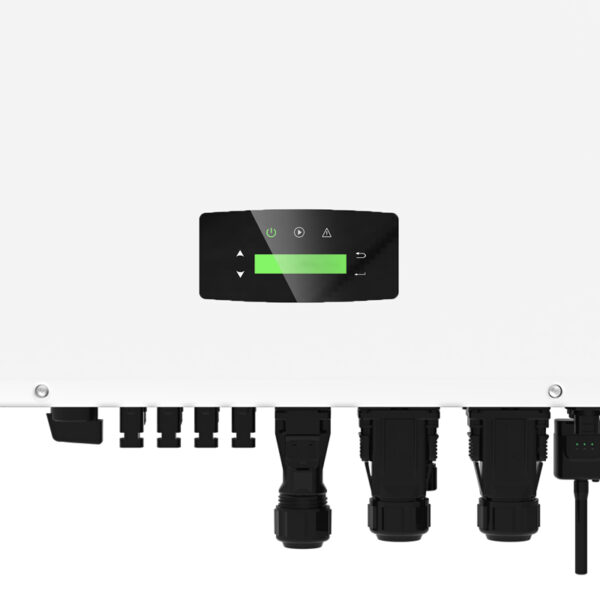

Onduleur solaire hybride triphasé (12kW / 15kW / 17kW / 20kW / 25kW / 30kW)
Prise en charge des charges déséquilibrées1,5 fois la taille du PVFonction anti-feed-in intégréeDans un délai de 10ms Commutation au niveau de l’onduleurAFCI (en option) et arrêt rapideSurveillance intelligente et mise à jour à distance
SKU:JH-12-30K-TH
description
Prise en charge des charges déséquilibrées
1,5 fois la taille du PV
Fonction anti-feed-in intégrée
Dans un délai de 10ms Commutation au niveau de l’onduleur
AFCI (en option) et arrêt rapide
Surveillance intelligente et mise à jour à distance
| Données techniques | JH-12K-TH | JH-15K-TH | JH-17K-TH | JH-20K-TH | JH-25K-TH | JH-30K-TH |
| Entrée (PV) | ||||||
| Max. puissance d’entrée : | 18 kW | 22.5 kW | 25.5 kW | 30 kW | 37.5 kW | 45 kW |
| Tension nominale : | 620 V | |||||
| Tension de démarrage : | 160 V | |||||
| Gamme de tensions d’entrée DC : | 150~1000 V | |||||
| Gamme de tension MPPT : | 150~850 V | |||||
| Nombre de MPPT / Cordons par MPPT : | 2 / 2 | 2 / 3 | 2 / 4 | 2 / 4 | 2 / 4 | 2 / 4 |
| Max. courant d’entrée / court-circuit par MPPT : | 20 A / 30 A | 20+32 / 30+48 A | 32 A / 48 A | 40 A / 60 A | ||
| Sortie (AC) | ||||||
| Puissance de sortie nominale : | 12 kVA | 15 kVA | 17 kVA | 20 kVA | 25 kVA | 30 kVA |
| Max. puissance d’entrée AC : | 18 kVA | 22.5 kVA | 25.5 kVA | 30 kVA | 37.5 kVA | 45 kVA |
| Max. courant de sortie : | 21.5 A | 27 A | 30 A | 32 A | 40 A | 48 A |
| Tension de sortie nominale : | 230/400 V | |||||
| Fréquence nominale : | 50/60 Hz | |||||
| Facteur de puissance : | -0.8~+0.8 | |||||
| THDi : | <3% | |||||
| Sortie (Back-up) | ||||||
| Puissance de sortie nominale : | 12 kVA | 15 kVA | 17 kVA | 20 kVA | 25 kVA | 30 kVA |
| Courant de sortie nominal : | 17.4 A | 21.8 A | 24.8 A | 29 A | 36.3 A | 43.5 A |
| Tension de sortie nominale : | 230/400 V | |||||
| Puissance apparente de sortie de crête : | 13.2 kVA, 60s | 16.5 kVA, 60s | 18.7 kVA, 60s | 22 kVA, 60s | 27.5 kVA, 60s | 33 kVA, 60s |
| Fréquence nominale : | 50/60 Hz | |||||
| Temps de commutation automatique : | <10 ms | |||||
| THDv : | <3% | |||||
| Batterie | ||||||
| Type de batterie : | Lithium / Plomb-acide | |||||
| Plage de tension de la batterie : | 150~800 V | |||||
| Courant de charge/décharge : | 30 A | 50 A | 60 A | |||
| Données GENERALES | ||||||
| Max. efficacité DC : | 98.3% | 98.5% | ||||
| Efficacité européenne : | 97.5% | 97.8% | 98% | 98.1% | ||
| Efficacité de la charge/décharge de la batterie : | 98% | |||||
| Protection : | Inversion de polarité, surintensité/tension, anti-îlotage, court-circuit CA, détection de courant de fuite, surveillance des défauts à la terre, surveillance du réseau. | |||||
| Affichez & La communication: | LCD, LED, CAN, RS485, WiFi, GPRS, 4G | |||||
| Température de fonctionnement : | -25~60ºC | |||||
| Méthode de refroidissement : | Refroidissement intelligent | |||||
| Indice de protection contre les intrusions : | IP65 | |||||
| Emission de bruit : | <30 dB | <40 dB | ||||
| Max. altitude de fonctionnement : | 4000 m | |||||
| Topologie : | Sans transformateur | |||||
| Consommation d’énergie en veille : | <5 W | |||||
| Certifications : | NR597, G98/G99, EN50549-1, C10/C11, AS 4777, VDE-AR-N4105, VDE0126, IEC62040, IEC62109-1, IEC62109-2, EN61000-6-2, EN61000-6-3 | |||||
| Garantie : | 5 ans (standard) / 10 ans (optionnel) | |||||
| Dimensions (WxHxD) : | 558x535x260 mm | |||||
| Poids : | 20.8 kg | 29 kg | 36 kg | |||
